SXZ-B型电阻应变轴式传感器
- 产品分类：称重测力传感器
- 全国咨询热线：
- 13907318074
分享到：
概述
SXZ-B型电阻应变轴式传感器采用双孔梁结构，具有精度高、稳定性能好、抗偏载能力强等特点，适应于恶劣环境、野外勘探、石油测井仪和吊钩秤配套使用。
主要技术指标
非线性误差 ≤±0.1℅F.S ≤±0.5℅F.S
滞后误差 ≤±0.1℅F.S ≤±0.5℅F.S
重复性误差 ≤±0.05℅F.S ≤±0.25℅F.S
输出灵敏度 2～2.5mV／V
温度零点影响 0.01℅ F.S／℃
0.04℅F.S／℃
输出阻抗及桥压 700Ω／10VDC
绝缘电阻 ≥2000ΜΩ
过载能力 120℅F.S
工作环境温度 －10℃～＋55℃
系列规格 1、1.5、2、5、10、15、20、30(t)
变送器输出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

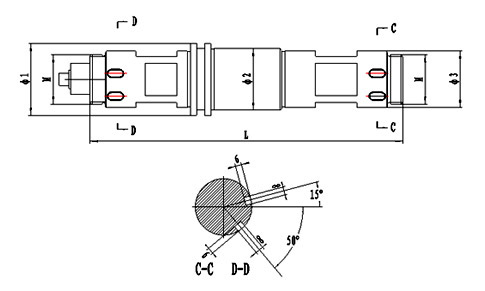

外形尺寸单位(mm)
SXZ-B型电阻应变轴式传感器采用双孔梁结构，具有精度高、稳定性能好、抗偏载能力强等特点，适应于恶劣环境、野外勘探、石油测井仪和吊钩秤配套使用。
主要技术指标
非线性误差 ≤±0.1℅F.S ≤±0.5℅F.S
滞后误差 ≤±0.1℅F.S ≤±0.5℅F.S
重复性误差 ≤±0.05℅F.S ≤±0.25℅F.S
输出灵敏度 2～2.5mV／V
温度零点影响 0.01℅ F.S／℃
0.04℅F.S／℃
输出阻抗及桥压 700Ω／10VDC
绝缘电阻 ≥2000ΜΩ
过载能力 120℅F.S
工作环境温度 －10℃～＋55℃
系列规格 1、1.5、2、5、10、15、20、30(t)
变送器输出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
外形尺寸单位(mm)
| 测量范围 | L | Φ1 | Φ2 | Φ3 | M | A B |
| 1、1.5、2、5(t) | 158 | 48 | 30 | 28 | 27×1.5 |
6 4
|
| 10、15、20、30(t) | 200 | 60 | 60 | 58 | 50×1.5 |
6 3
|
| 10、15、20、30(t) | 305 | 70 | 60 | 55 | 48×1.5 |
8 6
|
