GKCT15型三输出、二输出荷重传感器、变送器
- 产品分类：称重测力传感器
- 全国咨询热线：
- 13907318074
分享到：
概述
GKCT15型三输出、二输出荷重传器 型电阻应变式荷重传感器，采用十字剪切梁结构，具有良好的自然性和稳定性、抗偏载能力强、精度高、外形高度低、安装方便稳定。可广泛用于料斗秤、汔车衡、轨道衡等电子秤中。也可在各系统中作力的分析和测量。
主要技术指标
非线性误差 ≤±0.05℅F.S
滞后误差 ≤±0.05℅F.S
重复性误差 ≤±0.025℅F.S
输出灵敏度 2～2.5mV／V
温度零点影响 ±0.005℅F.S／℃
蠕变(30min) ±0.05℅F.S
输出阻抗及桥压 350Ω／10VDC
700Ω／10VDC
绝缘电阻 ≥2000ΜΩ
过载能力 120℅F.S
工作环境温度 －10℃～＋55℃
系列规格 300～500(Kg) 1～2 3～5 10～15 20～30(t)
变送器输出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
外形尺寸单位(mm)
GKCT15型三输出、二输出荷重传器 型电阻应变式荷重传感器，采用十字剪切梁结构，具有良好的自然性和稳定性、抗偏载能力强、精度高、外形高度低、安装方便稳定。可广泛用于料斗秤、汔车衡、轨道衡等电子秤中。也可在各系统中作力的分析和测量。
主要技术指标
非线性误差 ≤±0.05℅F.S
滞后误差 ≤±0.05℅F.S
重复性误差 ≤±0.025℅F.S
输出灵敏度 2～2.5mV／V
温度零点影响 ±0.005℅F.S／℃
蠕变(30min) ±0.05℅F.S
输出阻抗及桥压 350Ω／10VDC
700Ω／10VDC
绝缘电阻 ≥2000ΜΩ
过载能力 120℅F.S
工作环境温度 －10℃～＋55℃
系列规格 300～500(Kg) 1～2 3～5 10～15 20～30(t)
变送器输出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

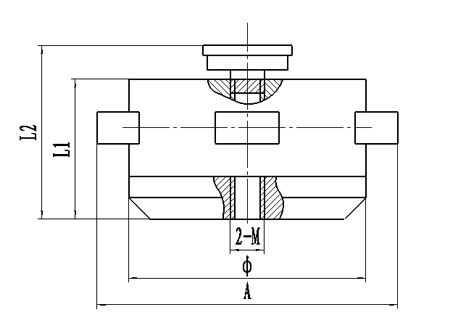

外形尺寸单位(mm)
| 测量范围 | L1 | L2 | Φ | Φ1 | A | Μ |
| 300～500㎏ | 66 | 93 | 112 | 42 | 172 | 12×1.5 |
| 1～2t | 67 | 93 | 112 | 42 | 172 | 18×1.5 |
| 3t | 72 | 100 | 118 | 46 | 178 | 20×1.5 |
| 5t | 82 | 110 | 128 | 50 | 188 | 24×1.5 |
| 10～15t | 90 | 130 | 140 | 60 | 204 | 27×2 |
| 20t | 117 | 177 | 180 | 78 | 250 | 39×2 |
| 30t | 145 | 200 | 200 | 90 | 268 | 52×3 |
